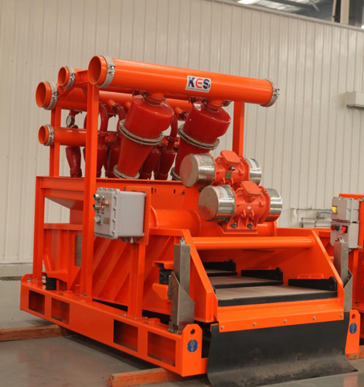

Ситогидроциклонная установка серии KAZJ

ab5

Ситогидроциклонная установка представляет собой комбинацию гидроциклонной группы гидроциклоны с осушающим виброситом и предназначена для эффективного удаления и осушения шлама. Ситогидроциклонная установка предназначена для очистки бурового раствора от выбуренной породы при бурении нефтяных и газовых скважин, получения шлама пониженной влажности.

Технические параметры Ситогидроциклонной Установки

Модель

KAZJ113-1S8N

KAZJ113-2S12N

KAZJ114-2S12N

KAZJ114-3S16N

Производительность

120m³/h

240m³/h

240m³/h

360m³/h

Размер пескоотделителя

10″

Кол-во пескоотделителей

1шт.

2шт.

2шт.

3шт.

Размер илоотделителя

4″

Кол-во илоотделителей

8шт.

12шт.

12шт.

16шт.

Рабочее давление

0.25 ~ 0.4Мпа

Размер питателя

DN150

Диаметр выходного отверстия

DN200

Спец. на вибросито

Модель

KAZJ113

KAZJ113

KAZJ114

KAZJ114

Режим вибрации

Линейний

вибромотор

2×1.5кВт.

2×1.5кВт.

2×1.72кВт.

2×1.72кВт.

Кол-во сеток

3шт.

3шт.

4шт.

4шт.

Размеры сеток

585×1165мм

Площадь сеток

2.04м²

2.04м²

2.73м²

2.73м²

G-сила

≤7.5G(Регулируемая )

Амплитуда

4.14 ~ 5.96мм

4.14 ~ 5.96мм

4.4 ~ 6.34мм

4.4 ~ 6.34мм

Угол наклона рамы

-3 ~ +3°

Взрыв.

ExdIIBt4/IECEX/A-TEX

Вес

1864кг

1960кг

2198кг

2303кг

Габариты(мм)

2058×1762×2194

2058×1762×2194

2650×1762×2194

2650×1762×2194

Преимущества Ситогидроциклонной Установки:

  • Пескоотделитель, Илоотделитель и Вибросито установляются в одном компактном комплекте.
  • Гидроциклоны из полиуретана имеет длительный срок службы.
  • Можно демонтировать гидроциклоны в сборе как вибросито используется.
  • Механический механизм регулирования наклона виброящика во время работы.
  • Heat treatment on complete shaker deck for High G force operation.
  • С запатентованным резиновым уплотнением для виброящика и сетки имеет долгий срок службы и простоту при смене.
  • Нижняя часть виброящика изготовлена из нержавеющей стали, с долгим сроком службы.
  • Для получения высокой вибрационной силы сделана термообработка на всем виброящике.
  • С затянутыми сетками можно быстро сменить сетки.
  • Известные бренды по вибромоторе: IEC Ex, ATEX and UL сертификатные

Гидроциклоны осуществляют первичную сепарацию твердой фазы (частиц 47÷ 76 мкм – для пескоотделителя (10”конуса), частиц 15÷ 47 мкм – для илоотделителя (4”конусов), которая затем направляется на сетку вибросита, удерживая при этом дорогостоящие жидкости, как из утяжеленных, так и не утяжеленных буровых растворов.  Гидроциклоны изготовлены из высокопрочного полиуретана, который обеспечивает продолжительный срок службы(до 9000часов).  На питающих линия гидроциклонов установлены манометры со средоразделителем для контроля рабочего давления подаваемого раствора.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
